La fuente de laboratorio

Guía definitiva: uso de la fuente de poder para laboratorio en reparaciones de celulares

La fuente de laboratorio (fuente de alimentación regulable) es clave para diagnosticar fallas electrónicas en placas base sin necesidad de correr el sistema completo. Bien manejada, permite detectar cortocircuitos, consumos erráticos y probar la placa sin batería. Si se utiliza mal, puede dañar componentes sensibles.

¿Por qué usar una fuente de alimentación para laboratorio?

Permite medir el consumo de corriente al encender la placa, lo que ayuda a detectar componentes defectuosos
Sirve para probar la placa sin batería conectando directamente a los terminales VBAT/GND .
Ayuda a aislar circuitos abiertos o cortos y evaluar el estado de la línea de alimentación
Ayuda inyectar corriente a la placa en busca de corto circuito

Configuración inicial para la fuente de alimentación regulable laboratorio

Establece el voltaje adecuado:
- Utilizar siempre 4.2 V para smartphones modernos (cerca del voltaje de batería) Que te va a garantizar que la placa del celular reconoce la fuente de laboratorio como una batería cargada.
- Ponerla en 3.8 V para móviles más antiguos.
Ajusta el límite de corriente (current limit):
- Inicialmente bajo (ej. 0.5 A) para detectar rápidamente cortos; luego sube a 1–2 A si no hay picos abruptos .
Activa protección OCP (sobre‑corriente) y OVP (sobre‑voltaje): cortará si excede umbrales seguros

Procedimiento paso a paso:

Paso 1: Inspección previa

Revisa físicamente la placa: corrosión, baterías dañadas, conectores flojos

Paso 2: Desconecta la batería y conecta la fuente

Alimenta la placa directamente desde VBAT y GND.
Observa:
- Corriente = 0 A → circuito abierto.
- Corriente estable y baja → posible fallo no eléctrico.
- Corriente alta o errática → indica corto
Puedes utilizar la fuente de alimentación para inyectar voltaje y amperaje especifico para una linea en concreto.

Paso 3: Cómo detectar cortocircuitos con la fuente de poder

Uno de los usos más potentes de la fuente de laboratorio es la detección de cortocircuitos en placas base. Es una técnica que, bien aplicada, te puede ahorrar horas de trabajo y evitar desarmar componentes innecesarios.

Primero que nada, desconectamos la batería y todos los periféricos del equipo. Conectamos la fuente directamente a los terminales de VBAT y GND de la placa, ya sea en el conector de batería o en una línea principal de alimentación. Es importante asegurarnos de tener la salida de la fuente apagada antes de empezar a ajustar.

Otros pasos para la fuente de alimentación regulable laboratorio

Comenzamos configurando la fuente: ponemos el voltaje en 0 V y el límite de corriente en 2 amperios, que es un valor seguro para la mayoría de placas. Una vez hecho esto, encendemos la salida y empezamos a subir el voltaje lentamente, con mucho cuidado. No subimos directamente a 4 V. Vamos despacio, observando el comportamiento del consumo en el display.

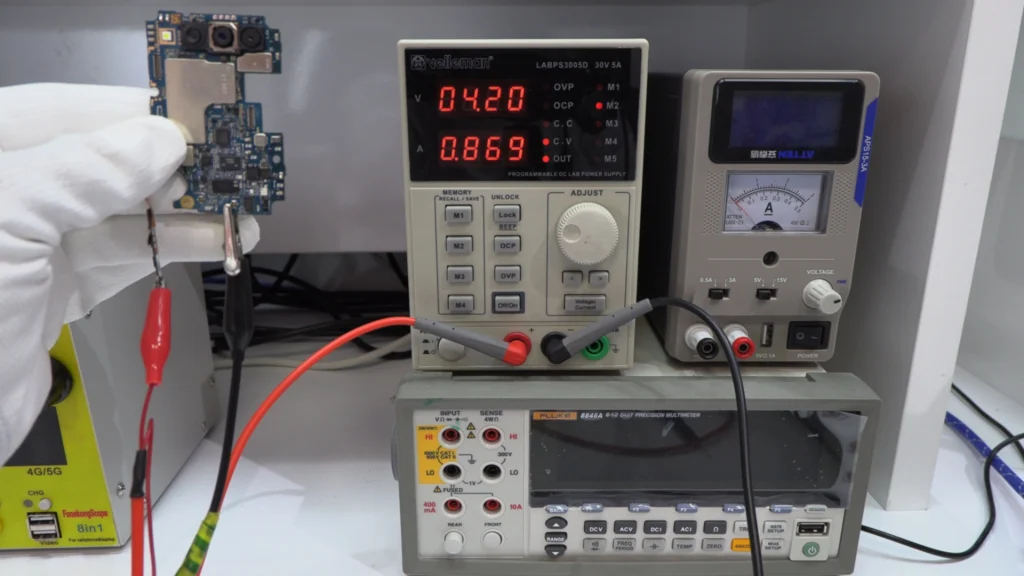

Utilizar siempre una fuente de laboratorio de 4 dígitos

Si al llegar a 1 o 2 V la fuente empieza a marcar una corriente elevada (por ejemplo, más de 1 amperio), eso es una clara señal de que existe un cortocircuito en la placa. En condiciones normales, una placa sin batería ni encender debería consumir muy poco o casi nada en reposo.

Cuando esto ocurre, pasamos a identificar dónde está el componente afectado. Aquí hay varios métodos útiles. Uno muy común es el del alcohol isopropílico: lo aplicas sobre la superficie de la placa (preferentemente en las líneas principales) y observas qué zona se evapora más rápido. Ese punto más caliente suele ser el corto. Si tienes rosin, puedes usarlo también: cuando el componente dañado empieza a calentarse, la resina se derrite o hace burbujas.

Y si cuentas con una cámara térmica, mucho mejor. En pocos segundos verás el componente que se calienta de forma anormal, lo que te permite ubicar el punto exacto del fallo.

Ahora bien, si el corto es muy fuerte, puede que la fuente active su protección contra sobre-corriente (OCP). En ese caso, apaga de inmediato la salida. No insistas, porque podrías quemar la línea. Lo recomendable es volver a una inspección pasiva con el multímetro, midiendo componentes en continuidad o resistencia, buscando aquellos que marcan corto en ambas patas.

Una vez que detectás el componente sospechoso (generalmente suele ser un condensador cerámico SMD, un diodo dañado o incluso un IC defectuoso), lo retirás con calor y volvés a medir. Si el consumo desaparece, confirmaste el corto. Si persiste, seguís buscando hasta eliminar la falla.

Este proceso, bien hecho, te permite resolver muchas placas que llegan “muertas” al taller. Con práctica, incluso puedés detectar cortos latentes (donde el consumo no es alto, pero sí hay fuga) o dividir zonas de alimentación inyectando voltaje en puntos intermedios.

Diagnóstico y reemplazos

Una vez que localizaste el componente en corto, el siguiente paso es retirarlo para ver si realmente es el causante del problema. La mayoría de las veces se trata de un condensador cerámico, pero también puede ser un diodo de protección, y rara vez una bobina o resistencia. En casos más complejos, un PMIC o incluso un IC más importante como la memoria EMMC o la CPU.
Usa la estación de aire caliente con temperatura y flujo adecuados, y retire el componente con cuidado. Si es un condensador, no hace falta colocar uno nuevo inmediatamente —puedés probar el equipo sin él, ya que muchos son simplemente de filtrado y no afectan el arranque inmediato. Luego si, hay que colocar uno nuevo o reciclado de otra placa.
Una vez retirado, vuelvé a conectar la fuente y repetí la prueba:
Si la corriente ya no se dispara y el consumo es estable, el corto fue eliminado con éxito.
Si todo sigue igual, el componente retirado no era el causante real, y necesitas seguir buscando.
En caso de que el componente dañado sea un IC (como el PMIC), ahí sí se requiere reemplazo por uno nuevo. Muchas veces los IFPMIC y los PMIC por manejar mucha corriente se dañan internamente, entonces un simple reballing no te ayuda. Antes de soldar el nuevo componente, asegurase de que la línea ya no esté en corto para no dañar el repuesto.
Este paso es clave para confirmar que tu diagnóstico fue correcto y que el circuito vuelve a comportarse de forma normal.

Encendido con cable power-boot

Después de haber eliminado el corto y verificar que el consumo es estable, llega el momento de intentar encender la placa usando la fuente de poder, simulando el funcionamiento de una batería real. Para eso, se utilizan cables especializados como el MiJing DY‑11 FPC u otros similares, que permiten conectar la fuente directamente al conector de batería de manera segura y práctica.

Este tipo de cables no solo facilita la conexión física, sino que también protegen la placa con resistencias internas y pines bien posicionados.

Cómo realizar el arranque desde la fuente

Conecta el cable FPC entre la fuente y la placa base.
Ajusta el voltaje en la fuente a 4.02V y el límite de corriente a 2 A.
Enciende la salida de la fuente.
Para iniciar la placa:
- Presionar el botón de encendido si está conectado.
- O puntea los pines de power-on directamente en la placa (usualmente cerca del conector de batería).

Qué observar en la fuente

Corriente sube y se estabiliza (por ejemplo, 200–400 mA): la placa está arrancando normalmente. Incluso puede llegar a picos de 700 mA o más durante el boot.
Corriente errática o en bucle (sube, baja, sube…): indica que todavía hay un problema, como un fallo en la memoria, en el PMIC, o una línea secundaria dañada.
Corriente fija pero muy baja (menos de 100 mA): puede estar en loop de arranque o no llegar a ejecutar el proceso de encendido.

Esta prueba es muy útil porque permite verificar el comportamiento de la placa sin necesidad de conectar pantalla, batería ni periféricos, y es fundamental para saber si el sistema de encendido está operativo.

¿Vale la pena un curso de reparación de celulares?

Sí, vale totalmente la pena. Un curso de reparación de celulares te brinda habilidades prácticas, herramientas de diagnóstico y conocimientos técnicos que podés aplicar de inmediato. Es una excelente forma de generar ingresos, emprender tu propio negocio o mejorar tu perfil profesional. La demanda de técnicos calificados sigue creciendo y es una inversión con retorno rápido.

Miralo aqui en este articulo completo.

Casos prácticos para las fuentes

Placa muerta (sin arranque): corriente 0 A → abrir traza VBAT, comprobar continuidad.
Consumo continuo alto (~200 mA en frío): indica corto en PMIC u otros ICs intensivos .
Arranque parcial y caída tras segundos: el IC intenta encender, pero se apaga por protección térmica o corto residual .

Fuente de laboratorio 30V 5A: la más versátil para técnicos de celulares

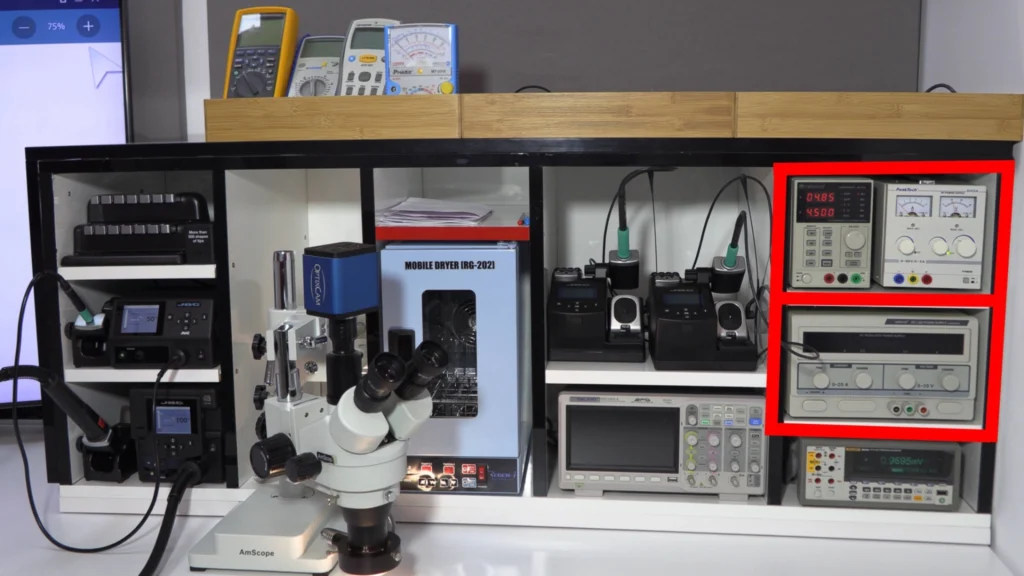

En nuestro laboratorio especializado en reparación de celulares, una de las herramientas que más utilizamos a diario es la fuente de laboratorio de 30V y 5A. Nosotros utilizamos estas características, 30V y 5A, que para celulares vas sobrado. Este tipo de fuente es ideal para trabajar con smartphones, ya que permite simular la batería, detectar cortocircuitos, medir consumos y alimentar placas de manera controlada y segura.

En la fuente de 5 dígitos es preferible tapar el ultimo

La fuente de 30V/5A ofrece un rango de trabajo amplio y estable, perfecto para placas base de teléfonos celulares. Su amperaje máximo es suficiente para cubrir incluso picos de arranque en equipos exigentes. Además, al tener voltajes regulables, también puede utilizarse en otros dispositivos electrónicos de menor consumo. O inyectar corriente muy baja en linea secundarias.

Contamos también con fuentes de mayor voltaje y amperaje, que usamos en casos específicos como tablets o placas electrónicas más grandes, pero para la reparación de móviles esta fuente es la que ofrece la mejor relación entre funcionalidad, precio y precisión.

Actualmente, gracias a la alta demanda, los precios han bajado considerablemente y existen muchas marcas confiables que ofrecen equipos de excelente calidad. Puedes encontrarlas fácilmente en plataformas como AliExpress, donde te recomendamos filtrar por productos más vendidos y con mejores valoraciones de usuarios. Esto te asegura adquirir una fuente duradera, precisa y adecuada para tu taller.

¿Por qué una fuente de 4 dígitos es mejor para celulares?

Evita confusión innecesaria
En el diagnóstico de placas, leer 0.452 A es más que suficiente para identificar fallas comunes (consumos bajos, cortos, loops). Mostrar 0.45236 A solo complica la lectura visual, sobre todo cuando necesitas reaccionar rápido.
Entonces al valor de 0.452 A le podemos decir 452 mili Amperios y no tenemos que hacer transformaciones.
Más clara y rápida de interpretar
Cuando estás buscando cortos o midiendo picos de arranque, necesitás ver cambios rápidos en el consumo, no un montón de cifras pequeñas que distraen.
Los consumos más relevantes no necesitan tanta resolución
El 90 % de los diagnósticos en celulares se basan en consumos de entre 0.00 y 3.50 A, donde una resolución de milésimas ya es precisa. Los valores extra de una fuente de 5 dígitos no aportan información útil adicional.
Mayor estabilidad en la lectura
Las fuentes de 5 dígitos suelen mostrar fluctuaciones más visibles, lo que puede dar la falsa impresión de que hay un problema en la placa cuando en realidad es solo una variación normal.

En resumen:

✅ 4 dígitos = claridad, precisión suficiente y rapidez en diagnóstico.
❌ 5 dígitos = más distracción, más ruido visual, y poca utilidad real en móviles.

A menos que estés haciendo pruebas científicas o trabajos de laboratorio de alta precisión, una fuente de 4 dígitos es ideal para reparaciones profesionales de celulares.

Errores comunes al usar la fuente de poder (y cómo evitarlos)

Al trabajar con la fuente de laboratorio, es fundamental evitar ciertos errores que pueden comprometer tanto el diagnóstico como la integridad de la placa. Uno de los más frecuentes es aplicar un voltaje superior a 4.2 V. Esto puede dañar componentes sensibles, especialmente en líneas de alimentación directa. La solución es sencilla: ajustar siempre el voltaje según el tipo de equipo y activar la protección contra sobre-voltaje (OVP) si la fuente lo permite.

¿Querés seguir aprendiendo de forma práctica y real?

En el blog compartimos teoría y experiencia, pero en mi canal de YouTube vas a ver todo en acción: diagnósticos en tiempo real, reparaciones paso a paso, herramientas en uso y casos reales de taller.

Suscribite y aprendé con ejemplos que no vas a encontrar en ningún libro.
Porque cuando combinas la teoría con la práctica, te transformas en un técnico de verdad.

👉 [Entrá ahora al canal y activá la campanita. ¡Te espero!]

https://www.youtube.com/@MovilOne

Fuente de laboratorio demostración en YouTube

Otro error común es configurar un límite de corriente demasiado alto. Aunque puede parecer útil para acelerar el diagnóstico, en realidad aumenta el riesgo de quemar pistas o componentes delicados. Lo recomendable es subir la corriente de forma progresiva y utilizar siempre la protección contra sobre-corriente (OCP).

También es muy habitual trabajar con cables sueltos o mal conectados, lo que genera lecturas erráticas en el voltímetro y puede llevar a conclusiones equivocadas. Asegurase de que los cables estén bien sujetos, ya sea mediante conectores tipo banana, pinzas o cables FPC de buena calidad.

Un error grave pero común en principiantes es usar fuentes genéricas de carga, como las de baterías externas o cargadores modificados, en lugar de una fuente de laboratorio real. Estas fuentes suelen tener voltajes inexactos, picos de ruido y una mala filtración, lo que afecta directamente el diagnóstico. Siempre opta por una fuente regulable, precisa y con buen filtrado interno.

Por último, nunca dejes la fuente encendida durante mucho tiempo si detectas un consumo anormal o un cortocircuito. Esto puede agravar el daño en la placa. Apenas notes un consumo excesivo o comportamiento sospechoso, corta la salida de inmediato y revisa con calma.

Evitar estos errores es clave para trabajar de forma profesional y segura. Con el tiempo, incorporar estas precauciones se vuelve parte natural del proceso de diagnóstico.

Seguridad y cuidado

Ubica la fuente en lugar ventilado, dejando espacio (>3 cm) para disipación
No uses líquidos para limpiar la fuente; limpieza suave y seca
Desconecta la placa siempre con la fuente apagada para evitar picos
Usa pulseras ESD para no dañar componentes sensibles

Cómo hacer tu propia fuente de laboratorio casera

Si estás comenzando en el mundo de la reparación y todavía no contás con una fuente de laboratorio profesional, una excelente opción es construir una fuente casera con materiales accesibles. Aunque no tendrá la precisión de un equipo de gama alta, puede servir perfectamente para prácticas, pruebas básicas y aprendizaje.

¿Qué materiales necesitas?

Fuente de PC (ATX) o cargador de laptop (preferiblemente de 12 V y mínimo 3 A).
Módulo reductor tipo LM2596 o XL4015 con display digital (voltaje y corriente ajustables).
Conectores tipo banana o pinzas tipo caimán.
Interruptor, fusible y cables adecuados.
(Opcional) Caja plástica o metálica para darle un acabado más seguro y profesional.

¿Cómo se arma un fuente de laboratorio?

Conecta la fuente de 12 V al módulo reductor (asegurate de respetar polaridades). Este módulo te permitirá ajustar el voltaje de salida entre 1.25 V y 12 V (según modelo).
Suelda los cables de salida del módulo a conectores banana o pinzas, para poder conectar tus pruebas.
Instala un interruptor y un fusible en la línea positiva para mayor seguridad.
Si quieres mejorar la presentación, coloca todo dentro de una caja con agujeros para los conectores, display e interruptor.
Enciende la fuente, ajusta el voltaje y corriente deseada desde el potenciometro del módulo, ¡y listo!

✅ Conclusión

La fuente de poder es una herramienta versátil e imprescindible para técnicas profesionales: diagnosticar corto, probar sin batería y simular arranque real. Siguiendo estos pasos, podrás:

Detectar y aislar fallas eléctronicas sin desmontar todo.
Proteger tu placa y tus componentes.
Mejorar tiempos de reparación y precisión en diagnósticos.
